铜和可伐双金属线作为导电引线材料

铜芯复合线详细介绍4J29铜芯复合线

铜芯复合线4J29铜芯线 双金属线是一种导电引线材料，一种中间为无氧铜，外面无缝套接KOVAR,4J50或者4J29等可伐合金的一种双金属线。用于精密电子的专用气密封装。可以和某些部件(如混合集成的A／D或D／A转换器)融合为一体，适合于低I／O数的单芯片和多芯片的用途，也适合于射频、微波、光电、声表面波和大功率器件，可以满足小批量、高可靠性的要求。

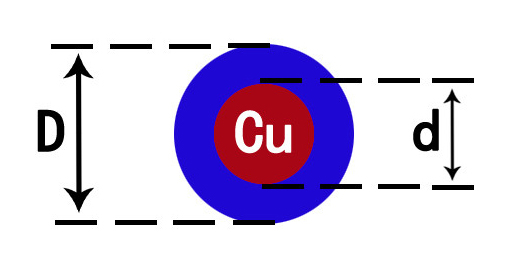

规格尺寸：外径D=1MM,钢芯=0.45mm（铜芯与低膨胀合金半径可以是任何比值，标准比值是2：1和3：1。在比值为3：1时，铜芯引线的电阻率为12μΩ·cm。）

纯铜也称之为无氧高导铜(OFHC)，电阻率1.72μΩ·cm，仅次于银。它的热导率为401W(m-1K-1)，从传热的角度看，作为封装壳体是非常理想的，可以使用在需要高热导和／或高电导的封装里，然而，它的热膨胀系数高达16.5×10^-6K-1，可以在刚性粘接的陶瓷基板上造成很大的热应力。

KOVAR可伐合金(Fe-29Ni-17Co，朝展牌号4J50,4J29)的热膨胀系数与Si、GaAs以及Al₂O₃、BeO、AIN的热膨胀系数较为接近，具有良好的焊接性、加工性，能与硼硅硬玻璃匹配封接，在低功率密度的金属封装中得到广泛的使用。缺点是其热导率低，电阻率高，密度也较大。

在Cu基础上生产用于玻璃与金属封接的铜芯复合线，铜芯外边可以是50合金(Fe-50Ni，朝展牌号4J50)、可伐合金(Fe-29Ni-17Co)、42-6合金(Fe-42Ni-6Cr，朝展牌号4J6)和446不锈钢(Fe-24Cr)等膨胀材料。二者之间完全冶金结合，具有良好的机械强度、韧性和气密性，既提供了铜的高导电能力，又提供了膨胀材料与玻璃气密封接能力。
